Konfigurasi NAT dengan Mikrotik

Konfigurasi NAT dengan Mikrotik


     Hai hai teman teman kali ini saya akan memberi tahu bagaimana Konfigurasi NAT dengan Router Mikrotik,namun sebelum menuju pada topik pembicaraan alangkah lebih baik jika kita mengetahui apa itu NAT?.
     NAT (Network Address Translation) adalah suatu metode untuk menghubungkan lebih dari satu komputer ke jaringan internet dengan menggunakan satu alamat IP. Banyaknya penggunaan metode ini disebabkan karena ketersediaan alamat IP yang terbatas, kebutuhan akan keamanan (security), dan kemudahan serta fleksibilitas dalam administrasi jaringan.
   NAT biasa digunakan dalam sekolah,pihak sekolah berlangganan internet,tetapi hanya 1 komputer yang tersedia internet tsb,maka untuk mengatasi kendala tersebut,dan supaya komputer di sekolah dapat mengakses internet maka dibutuhkan konfigurasi NAT.
   Untuk mengatur jaringan supaya bisa menjadi NAT,kita membutuhkan berikut:

  1. 1 mikrotik
  2. 2 Kabel STRAIGHT UTP
  3. Komputer yang berlangganan internet/mempunyai akes                    internet.
  4. 1 laptop sebagai client.
  5. Aplikasi Winbox

   Berikut langkah langkah Konfigurasi nya.

  1. Hidupkan semua perangkat.
  2. Tancapkan 1 kabel utp ke port LAN dan ether1 mikrotik(untuk        pc), dan 1 lagi pada client ke port 2(ether 2) pada mikrotik.
  3. Login mikrotik menggunakan Winbox.
  4. Berikutnya kita konfigurasi pada bagian dhcp client.
  5. klik tambah,lalu ganti interface menjadi ether 1.
  6. lalu kita beralih pada konfigurasi ip untuk ether 2.
      dan bisa kita lihat pada list pertama terdapat lambang "D" yaitu        artinya bahwa pengaturan ip tersebut adalah dinamis,itulah              hasil dari konfigurasi dhcp client.

  7. setelah itu kita masuk pada pengaturan NAT,lakukan sesuai              gambar dibawah ini.

8. klik tab Action lalu pada "Action" kita pilih masquerade.

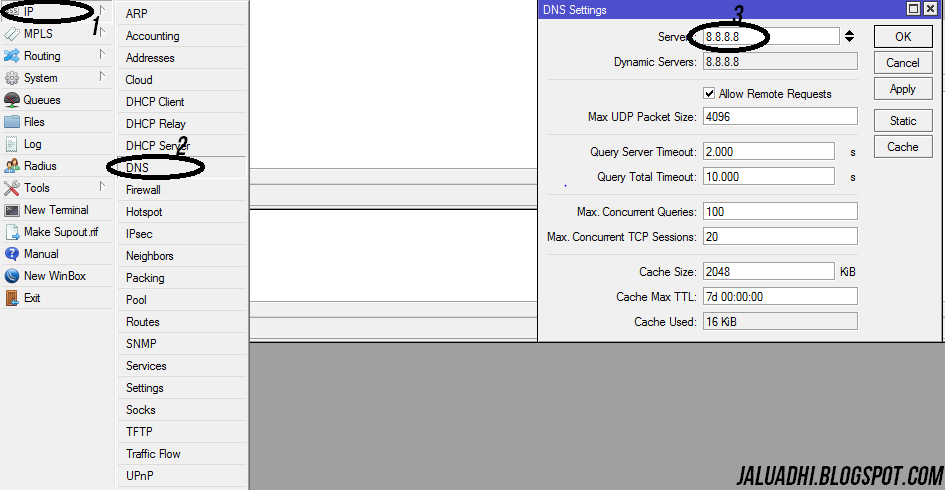

  9. selanjutnya kita atur pada menu DNS kita buat servernya                  menjadi 8.8.8.8 dan check list pada "Allow Remote Request".

 10. jika konfigurasi telah sukses maka client akan mendapatkan             akses internet.

Berikut hasil ping dengan berbagai domain:

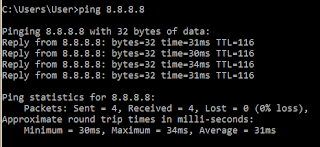

ping domain/ip google
gateway

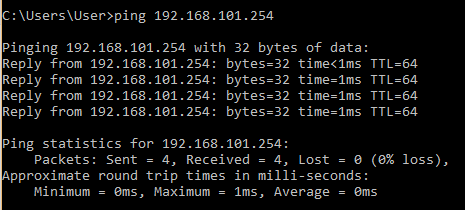

ping gateway dari laptop
ping ke ip privat komputer yang memiliki akses internet

Sekian yang bisa saya sampaikan semoga bermanfaat
